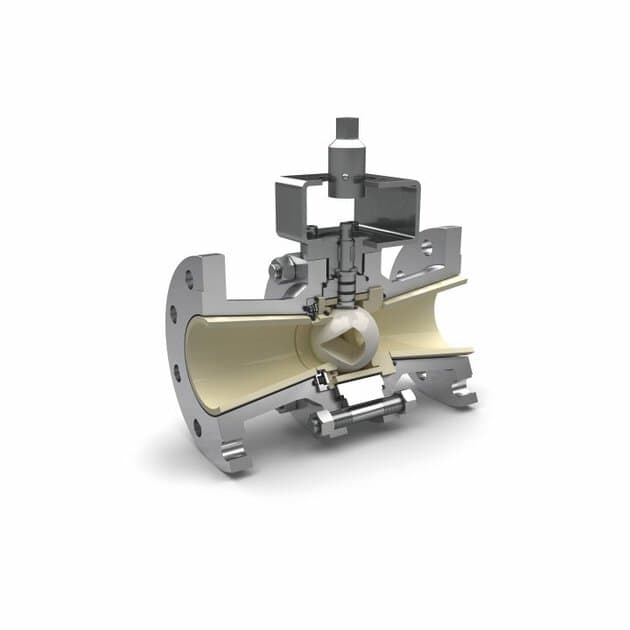

KAT-Kugelhahn

Das Funktionsprinzip beruht auf der schwimmend gelagerten Kugel. Der Ausgangssitzring steht fest. Der Eingangssitzring ist angefedert. Die Kugel hat dadurch kein Spiel und dichtet immer. Die Schwenkbewegung der Kugel zwischen 0 und 90 ° gibt einen genau definierten Öffnungsquerschnitt frei. Die geometrische Form des Kugeldurchlasses entscheidet über die Funktion und die Regelcharakteristik. Der Kugelhahn ist dreiteilig aufgebaut. So sind Anpassungen an bestehende Rohrleitungen und Optimierungen der Strömungs- und Regelcharakteristiken möglich.

Die Armaturen werden sowohl mit Handhebel oder -getriebe als auch mit pneumatischem, elektrischem oder hydraulischem Stellantrieb geliefert. Der Anbau des Antriebes wird mittels Adapter und Brücke realisiert. Als Schwenkantrieb kommen alle handelsüblichen Antriebe in Betracht. Sonderanschlüsse sind möglich.
